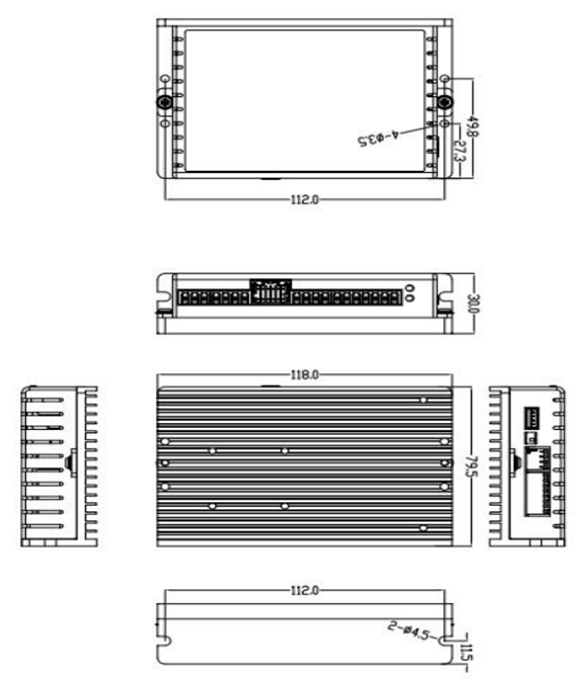

■? 電氣指標
|
說明 |
CL1-728 |
|||
|
最小值 |
典型值 |
最大值 |
單位 |
|
|
輸出電流（峰值） |
1 |
- |
8 |
A |
|
輸入電源電壓 |
+24 |
48/60 |
+72 |
VDC |
|
控制信號輸入電流 |
7 |
10 |
20 |
mA |
|
步進脈沖頻率 |
0 |
- |
500 |
kHz |
|
絕緣電阻 |
100 |
- |
- |
MΩ |
|
報警輸出邏輯電流 |
- |
- |
100 |
mA |
|
報警輸出電壓 |
- |
- |
24 |
VDC |
■? 接口描述
●? 控制信號
|
名稱 |
CL1-728 |
|
PUL+ |
脈沖控制信號：脈沖上升沿有效，信號通過一位滑動開關選擇5V DC?或者24V DC。 |
|
PUL- |
|
|
DIR+ |
方向信號：通過一位滑動開關選擇5V DC或者24V DC。 |
|
DIR- |
|
|
ENA |
使能信號 |
|
RST |
報警清除 |
|
COM+ |
輸入信號共陽極 |
|
ALM |
報警信號 |
|
PEND/Z-OUT |
到位信號或者Z信號，可通過SW11選擇。 |
|
BRK |
抱閘控制 |
|
COM- |
輸出信號共陰極 |
●? 功率接口
|
名稱 |
功能 |
|
A+ |
A相繞組+ |
|
A- |
A相繞組- |
|
B+ |
B相繞組+ |
|
B- |
B相繞組- |
|
+VDC |
輸入直流電源 |
|
GND |
輸入電源地 |
|
NC |
空端子 |
■? 撥碼設定
CL1-728?驅動器采用?12?位撥碼開關設定細分精度和電機旋轉方向等功能，詳細描述如下：
●? 細分設定
|
步數/圈 |
SW1 |
SW2 |
SW3 |
SW4 |
|
Default（可上位機設定） |
on |
on |
on |
on |
|
800 |
off |
on |
on |
on |
|
1600 |
on |
off |
on |
on |
|
3200 |
off |
off |
on |
on |
|
6400 |
on |
on |
off |
on |
|
12800 |
off |
on |
off |
on |
|
25600 |
on |
off |
off |
on |
|
51200 |
off |
off |
off |
on |
|
1000 |
on |
on |
on |
off |
|
2000 |
off |
on |
on |
off |
|
4000 |
on |
off |
on |
off |
|
5000 |
off |
off |
on |
off |
|
8000 |
on |
on |
off |
off |
|
10000 |
off |
on |
off |
off |
|
20000 |
on |
off |
off |
off |
|
40000 |
off |
off |
off |
off |
■? 使用環境及參數
|
冷卻方式 |
自然冷卻或強制風冷 |
|
|
使用環境 |
場合 |
不能放在其它發熱的設備旁，要避免粉塵、油霧、腐蝕性氣體、濕度大及強振動場所，禁止有可燃?xì)怏w和導電灰塵。 |
|
溫度 |
0~50℃ |
|
|
濕度 |
40~90%RH |
|
|
振動 |
10~55Hz/0.15mm |
|
|
保存溫度 |
-20℃~65℃ |
|
|
重量 |
247克 |
|
