1.電器指標
|
參數 |
CL86H |
|||
|
最小值 |
典型值 |
最大值 |
單位 |
|
|
連續輸出電流 |
4 |
- |
8 |
A |
|
輸入電源電壓 |
+18 |
- |
+80 |
AC |
|
邏輯輸入電流 |
7 |
10 |
20 |
mA |
|
脈沖頻率 |
0 |
- |
200 |
kHz |
|
絕緣電阻 |
500 |
|
|
MΩ |
|
提供編碼器電流 |
|
|
50 |
mA |
2.接口定義
1）電機和電源輸入端口
|
端子號 |
符號 |
名稱 |
說明 |
|
1 |
A＋ |
A相電機繞組＋ |
|
|
2 |
A－ |
A相電機繞組－ |
|
|
3 |
B＋ |
B相電機繞組＋ |
|
|
4 |
B－ |
B相電機繞組－ |
|
|
5 |
AC |
交流輸入 |
18V~ 80VAC |
|
6 |
AC |
2）控制信號端口
|
端子號 |
符號 |
名稱 |
說明 |
|
1 |
PUL＋ |
脈沖正輸入 |
|
|
2 |
PUL－ |
脈沖負輸入 |
|
|
3 |
DIR＋ |
方向正輸入 |
|
|
4 |
DIR－ |
方向負輸入 |
|
|
5 |
ENA＋ |
使能正輸入 |
|
|
6 |
ENA－ |
使能負輸入 |
|
|
7 |
Pend＋ |
到位信號正輸出 |
|
|
8 |
Pend－ |
到位信號負輸出 |
|
|
9 |
ALM＋ |
報警信號正輸出 |
|
|
10 |
ALM－ |
報警信號負輸出 |
|
3）編碼器輸入端口
|
端子號 |
符號 |
名稱 |
說明 |
|
1 |
EB＋ |
電機編碼器B相正輸入 |
|
|
2 |
EB－ |
電機編碼器B相負輸入 |
|
|
3 |
EA＋ |
電機編碼器A相正輸入 |
|
|
4 |
EA－ |
電機編碼器A相負輸入 |
|
|
5 |
VCC |
編碼器電源 |
+5V |
|
6 |
EGND |
編碼器電源地 |
0V |

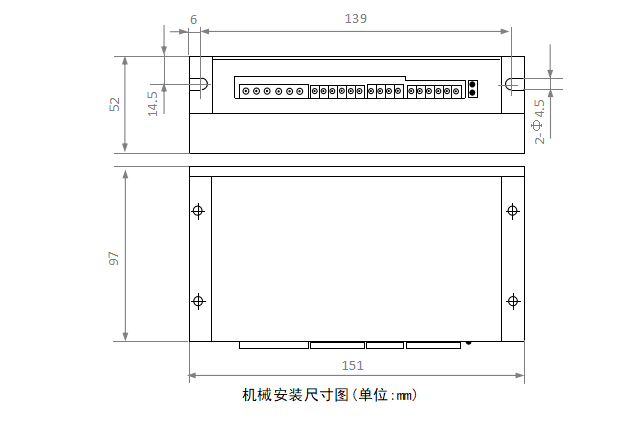

3．使用環境及參數
|
冷卻方式 |
自然冷卻或外加散熱器 |
|
|
使用環境 |
使用場合 |
盡量避免粉塵、油霧及腐蝕性氣體 |
|
溫度 |
0℃－50℃ |
|
|
濕度 |
40－90%RH |
|
|
震動 |
10~55Hz/0.15mm |
|
|
保存溫度 |
-20℃－65℃ |
|
|
重量 |
約600克 |
|
